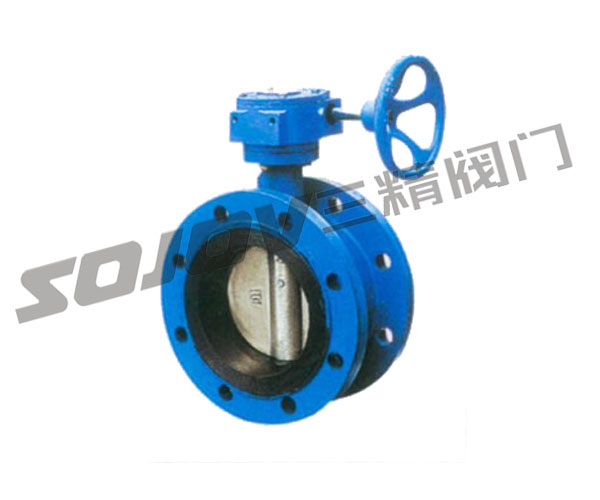

蜗轮传动法兰式蝶阀 型号：D341X
蜗轮蝶阀 公称通径：50MM-1000MM
蜗轮蝶阀 使用压力：1.6MPA -2.5MPA
蜗轮传动蝶阀 连接方式：法兰连接
蜗轮蝶阀 形式： 电动
蜗轮蝶阀 主要功能：起开关作用
蜗轮蝶阀 使用介质：水 油品 蒸汽
蜗轮蝶阀 材质：铸铁 铸钢 不锈钢
蜗轮蝶阀 标准：机械部标准或定做非标
蜗轮传动法兰式蝶阀阀门材料：铸铁、碳钢、不锈钢
密封圈材料：天然橡胶（NR）-20～+85℃ 乙丙橡胶（EPDM）-40～+125℃ 丁腈橡胶（NBR）-20～+82℃ 硅橡胶（SI）-70～+150℃
氟橡胶（FPM）-23～+150℃ 氟丁橡胶（CR）0～+80℃ 丁基橡胶（IIR）-40～+100℃ 聚四氟乙烯塑料（PTFE）+10～+150℃
适用介质：淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。 法兰连接尺寸：GB/T172416-98； GB9115-88
结 构 长 度：GB12221-89 压 力 试 验：GB/T13927-92
通径（DN）
L
D
D1
Z-d
H
Ho
A
B
50
108
165
125
4-18
63
360
193
65
112
185
145
70
321
80
114
200
160
8-18
83
346
100
127
220
180
105
387
140
250
210
115
411
150
285
240
137
447
152
340
295
164
572
395
350
12-22
206
646
300
270
445
400
230
738
175
290
505
460
16-22
248
761
310
565
515
289
877
450
330
615
20-26
320
938
500
670
620
343
993
600
390
780
725
20-30
413
1131
700
430
895
840
24-30
478
1476
800
470
1015
950
24-33
525
1533
900
510
1115
1050
28-33
585
1655
1000
550
1230
1160
28-36
640
1765
1200
630
1455
1380
32-39
755
1995
蝶阀订货主要事项：
蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准*大耐温*大耐压*大流量/每小时,蜗轮传动法兰式蝶阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。
