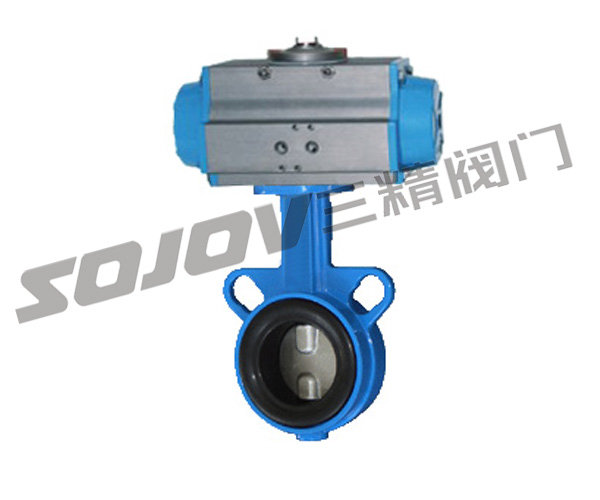

气动对夹式蝶阀 D671X

气动对夹式蝶阀

如果您对该产品感兴趣的话，可以
产品名称：气动对夹式蝶阀
产品型号：D671X
产品展商：其它品牌
产品文档：无相关文档

简单介绍

气动对夹式蝶阀型号：D671X 气动蝶阀公称通径：50MM-1000MM 气动蝶阀使用压力：1.6MPA -2.5MPA 气动对夹式蝶阀连接方式：对夹式气动蝶阀形式：气动气动蝶阀主要功能：起开关作用气动蝶阀使用介质：水油品蒸汽气动蝶阀材质：铸铁铸钢不锈钢气动蝶阀标准：机械部标准或定做非标

产品描述

气动对夹式蝶阀

气动对夹式蝶阀型号：D671X	气动蝶阀公称通径：50MM-1000MM	气动蝶阀使用压力：1.6MPA -2.5MPA
气动蝶阀连接方式：对夹式	气动对夹式蝶阀形式：气动	气动蝶阀主要功能：起开关作用
气动蝶阀使用介质：水油品蒸汽	气动蝶阀材质：铸铁铸钢不锈钢	气动蝶阀标准：机械部标准或定做非标

阀门材料：铸铁、碳钢、不锈钢密封材料：天然橡胶（NR）-20～+85℃ 乙丙橡胶(EPDM)-40～+125℃ 丁腈橡胶（NBR）-20～+82℃ 硅橡胶（SI）-70～+150℃ 氟橡胶（FPM）-23～+150℃ 氟丁橡胶（CR）0～+80℃ 丁基橡胶（IIR）-40～+100℃ 聚四氟乙烯塑料（PTFE）+10～+150℃ 法兰连接尺寸：GB4216-84，GB9115-88 结构长度：GB2221-89；压力试验：GB/T13927-92；蝶阀品种：淡水蝶阀、污水蝶阀、海水蝶阀、空气蝶阀、蒸汽蝶阀、食品蝶阀、药品蝶阀

公称通径（DN）	L	D	D1	Z-Φd	H	H0	A	B
50	43	165	125	4-18	63	315	180	65
65	46	185	145	4-18	70	330	180	65
80	46	200	160	8-18	83	390	245	72
100	52	220	180	8-18	105	431	245	72
125	56	250	210	8-18	115	455	245	72
150	56	285	240	8-22	137	626	355	93
200	60	340	295	8-22	164	720	350	93
250	68	395	350	12-22	206	800	550	350
300	78	445	400	12-22	230	860	600	350
350	78	505	460	16-22	248	883	600	350
400	102	565	515	16-26	289	972	600	350
450	114	615	565	20-26	320	1043	750	380
500	127	670	620	20-26	343	1098	750	380
600	154	780	725	20-30	413	1236	750	380
700	165	895	840	24-30	478	1431	750	380
800	190	1015	950	24-33	525	1488	750	380

蝶阀订货主要事项：

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准*大耐温*大耐压*大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关
