蜗轮伸缩蝶阀 SD343X

如果您对该产品感兴趣的话，可以

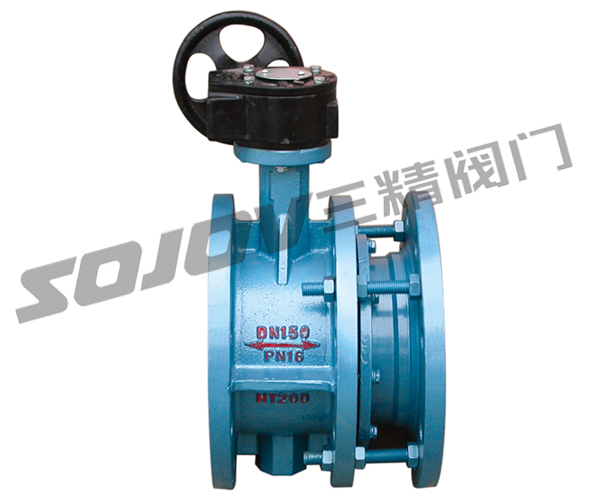

产品名称：蜗轮伸缩蝶阀
产品型号：SD343X
产品展商：其它品牌
产品文档：无相关文档

简单介绍

蜗轮伸缩蝶阀连接方式：法兰连接蜗轮伸缩蝶阀形式：蜗轮蜗轮伸缩蝶阀主要功能：起开关作用蜗轮伸缩蝶阀使用介质：水油品蒸汽蜗轮伸缩蝶阀材质：铸铁铸钢不锈钢蜗轮伸缩蝶阀标准：机械部标准或定做非标

产品描述

SD343X蜗轮法兰式伸缩蝶阀

蜗轮伸缩蝶阀型号：SD343X	蜗轮伸缩蝶阀公称通径：50MM-1000MM	蜗轮伸缩蝶阀使用压力：1.6MPA -2.5MPA
蜗轮伸缩蝶阀连接方式：法兰连接	蜗轮传动法兰式伸缩蝶阀形式：蜗轮	蜗轮伸缩蝶阀主要功能：起开关作用
蜗轮伸缩蝶阀使用介质：水油品蒸汽	蜗轮伸缩蝶阀材质：铸铁铸钢不锈钢	蜗轮伸缩蝶阀标准：机械部标准或定做非标

称通径		结构长度（标准值）		外形尺寸（参考值）										连接尺寸 (标准值)						参考重量 Dt343H(kg)
称通径		L		H	Dd343H			Dd643H			Dd943H			PN0.6MPa			PN1.0MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	400	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48	4700
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48	8700

蝶阀订货主要事项：

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准*大耐温*大耐压*大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。
