400X流量控制阀
流量控制阀结构特点,流量控制阀用途,控制阀型号,控制阀图纸,控制阀使用条件如下：
400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。 流量控制阀利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。流量控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程
流量控制阀型号：400X
流量控制阀公称通径：50MM-1000MM
控制阀 使用压力：1.6MPA -6.4MPA
流量控制阀 连接方式：法兰连接
控制阀 形式：自动弹簧式
控制阀 主要功能：控制流量
流量控制阀 介质：水工业管道
控制阀 材质：铸铁 球墨铸铁 铸钢
控制阀 标准：机械部标准或定做非标
流量控制阀工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
流量控制阀主要技术参数
压力MPA
壳体试验压力(MPa)
密封试验压力(MPa)
*高进口压力(MPa)
出口可调压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0.09-0.8
水
0-80
1.6
2.4
1.76
0.10-1.2
2.5
3.75
2.75
0.15-1.6
流量控制阀主要零件材料
零件名称
零件材料
阀体阀盖
WCB
阀座阀盘
铜合金
密封圈O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
球阀
流量调节阀能
不锈钢
微型过滤器

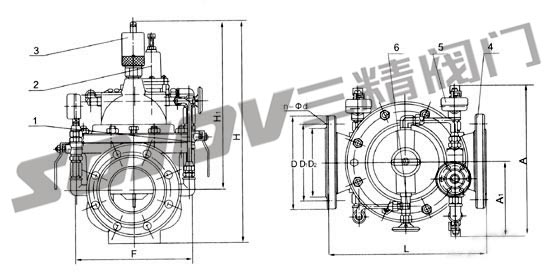

流量控制阀连接尺寸(PN 1.0-2.5MPa)
公称通径DN
L
H
H1
A
B
50
250
365
90
170
65
280
375
98
180
80
310
385
110
190
100
350
395
120
200
125
400
475
145
215
150
450
490
155
230
550
555
255
650
600
295
300
800
760
290
325
900
775
330
380
1000
810
360
415
860
445
435
500
1100
915
495
460
985
520
700
1450
1050
605
570
1560
1150
730
620
1800
1255
670
2000
1380
910
830
