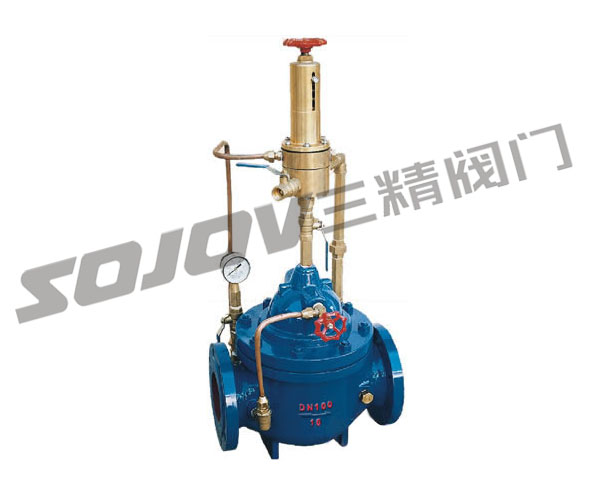

500X泄压阀结构特点和用途
500X泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即
可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的**值之下；做持压阀用，可维持主阀上
游水压在设定值之上，保持主阀上游供水压力。
500X泄压阀利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。 500X泄压阀产品广泛用于高层建
筑、生活区等供水管网系统及城市供水工程。
**泄压阀型号：500X
**泄压阀 公称通径：50MM-1000MM
**泄压阀 使用压力：1.6MPA -6.4MPA
**泄压阀 连接方式：法兰连接
**泄压阀 形式：自动 可调节
**泄压阀 主要功能：泄压力
**泄压阀 介质：水工业管道
**泄压阀 材质：铸铁 球墨铸铁 铸钢
**泄压阀 标准：机械部标准或定做非标
500X泄压阀工作原理
1、作泄压阀：当泄压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此
时主阀处于开启状态。
当进口压力超过泄压/持压导阀设定的**值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢
复到**值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、作持压阀：当泄压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主
阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀
开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
500X泄压阀主要技术参数
公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
水
0-80
1.6
2.4
1.76
2.5
3.75
2.75
500X泄压阀主要零件材料
零件名称
零件材料
阀体阀盖
WCB
阀座阀盘
铜合金
密封圈O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
球阀
泄压/持压导阀
微型过滤器
不锈钢

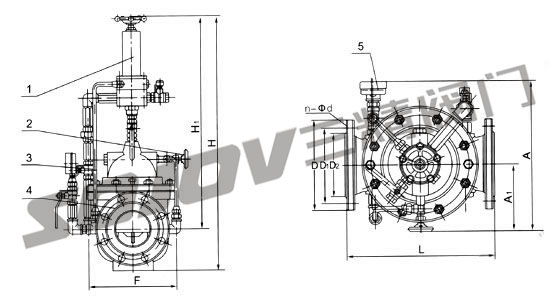

500X泄压阀连接尺寸(PN 1.0-2.5MPa)
公称通径DN
L
H
H1
A
B
50
250
505
90
170
65
280
520
98
180
80
310
535
110
190
100
350
555
120
200
125
400
590
145
215
150
450
645
155
230
550
715
255
650
780
295
300
800
880
290
325
900
940
330
380
1000
360
415
1030
445
435
500
1100
1060
495
460
600
1150
700
1450
1210
605
570
1560
1290
730
620
1800
1390
670
2000
1500
910
830
