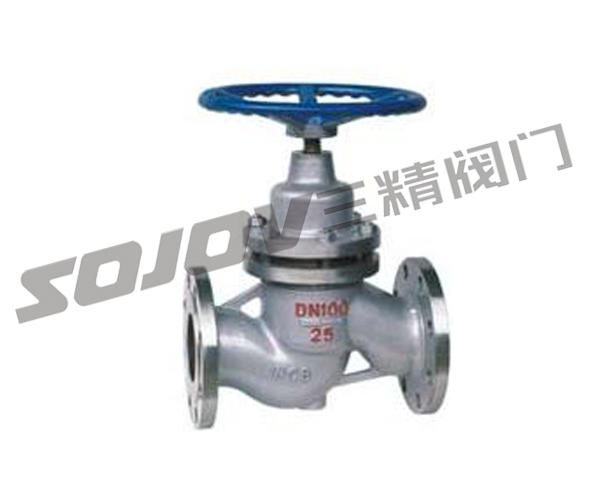

柱塞截止阀 UJ41H

如果您对该产品感兴趣的话，可以
产品名称：柱塞截止阀
产品型号：UJ41H
产品展商：其它品牌
产品文档：无相关文档

简单介绍

柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。柱塞截止阀可在任意位置安装，介质流动方向见阀体上箭头所示。经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，不宜盲目将螺栓拧得太紧

产品描述

柱塞截止阀型号：UJ41H	柱塞截止阀通径：15MM-400MM	柱塞截止阀使用压力：1.6MPA -6.4MPA
柱塞截止阀连接方式：法兰连接	柱塞截止阀操作方式：手动	柱塞截止阀主要功能：起开关作用
柱塞截止阀使用介质：水.油品.蒸汽	柱塞截止阀材质：铸钢.不锈钢	柱塞截止阀标准：机械部标准或定做非标

柱塞截止阀结构及特点

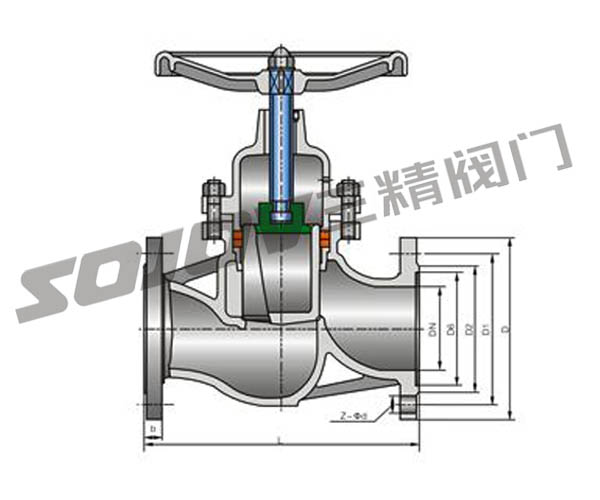

柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。

在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。

由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。

柱塞截止阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。

柱塞截止阀 的运用范

阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。

阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。

阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。

阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。

柱塞截止阀 安装和维修

三精阀门公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。

柱塞截止阀可在任意位置安装，介质流动方向见阀体上箭头所示。

经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，

不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。

柱塞截止阀 性能规范:

阀体材料	适用温度	适用介质	范围压力
铸钢	≤425℃	水、蒸气、石油产品	PN1.6－16MPa
不锈钢	≤300℃	硝酸、醋酸	通径范围
含钼不锈钢	≤300℃	氮、氢、氨、尿素等	DN15-400mm
蒙乃尔	≤300℃	氢氟酸	DN15-400mm

柱塞截止阀 应用规范：

设计与制造	柱塞阀、柱塞阀截止阀、GB12235，柱塞闸阀GB12234
结构长度	国标GB12221、部标JB97、美标ANSI、B16.10
法兰结构尺寸	JB81-59、HB5010-58、HG20592 20635、ANSI、B16.5
检查和试验	按GB/T13927-1992或IBJ16006-1990、API598之规定

柱塞截止阀性能规范：

阀体材料	适用温度	适用介质	范围压力
铸钢	≤425℃	水、蒸气、石油	PN1.6－10
不锈钢	≤300℃	硝酸、醋酸	PN1.6－10
含钼不锈钢	≤300℃	氮、氢、氨、尿素	PN1.6－10
蒙乃尔	≤300℃	氢、氟、酸	PN1.6－10
铬钼矾钢	≤600℃	蒸气、石油	PN1.6－10

柱塞截止阀 结构长度尺寸

UJ41	H	-16C UJ41W-16P UJ41W-16R主要外开尺寸和连接尺寸：	单位:mm
	Y

DN	L	D	D1	D2	b	Z-φd	H≈	H1≈	D0	重量 (公斤)
15	130	95	65	45	14	4-14	145	157	100	3.5
20	150	105	75	55	14	4-14	149	165	120	4.4
25	160	115	85	65	14	4-14	166	84	140	5.6
32	180	135	100	78	16	4-18	187	213	160	8.5
40	200	145	110	85	16	4-18	208	236	180	11.0
50	230	160	125	100	16	4-18	234	268	220	15.0
65	290	180	145	120	18	4-18	284	330	240	21.0
80	310	195	160	135	20	8-18	314	358	280	30.0
100	350	215	180	155	20	8-18	365	427	320	41.0
125	400	245	210	185	22	8-18	401	475	360	60.0
150	480	280	240	210	24	8-23	415	505	400	82.0
200	600	335	295	265	26	12-23	508	626	450	147.0
250	650	405	355	320	30	12-25	590	740	500	220.0
300	750	460	410	375	30	12-25	1000	1160	560	290
350	850	520	470	435	34	16-25	1040	1210	640	450
400	914	580	525	485	36	16-30	1200	1400	720	725

柱塞截止阀 结构长度尺寸

UJ41	H	-25C UJ41W-25P UJ41W-25R主要外开尺寸和连接尺寸：	单位:mm
	Y

DN	L	D	D1	D2	b	Z-φd	H≈	H1≈	D0	重量 (公斤)
15	130	95	65	45	16	4-14	145	157	100	3.5
20	150	105	75	55	16	4-14	149	165	120	4.4
25	160	115	85	65	16	4-14	166	84	140	5.6
32	180	135	100	78	18	4-18	187	213	160	8.5
40	200	145	110	85	18	4-18	208	236	180	12.0
50	230	160	125	100	18	4-18	234	268	220	16.0
65	290	180	145	120	20	8-18	284	330	240	22.0
80	310	195	160	135	22	8-18	314	358	280	32.0
100	350	230	190	160	24	8-23	365	427	320	46.0
125	400	270	220	188	28	8-25	401	475	360	65.0
150	480	300	250	218	30	8-25	415	505	400	92.0
200	600	360	310	278	34	12-25	508	626	450	165.0
250	650	425	370	332	36	12-30	590	740	500	250.0
300	750	485	430	390	40	16-30	1000	1160	560	305
350	850	550	490	448	44	16-34	1040	1210	640	470
400	914	610	550	505	48	16-34	1200	1400	720	780

柱塞截止阀 结构长度尺寸

UJ41	H	-40C UJ41W-40P UJ41W-40R主要外开尺寸和连接尺寸：	单位:mm
	Y

DN	L	D	D1	D2	D6	b	Z-φd	H≈	H1≈	D0	重量 (公斤)
15	130	95	65	45	40	16	4-14	145	157	100	3.5
20	150	105	75	55	51	16	4-14	149	165	120	4.4
25	160	115	85	65	58	16	4-14	166	84	140	5.6
32	180	135	100	78	66	18	4-18	187	213	160	8.5
40	200	145	110	85	76	18	4-18	208	236	180	12.0
50	230	160	125	100	88	20	4-18	234	268	220	16.0
65	290	180	145	120	110	22	4-18	284	330	240	22.0
80	310	195	160	135	121	22	8-18	314	358	280	32.0
100	350	230	190	160	150	24	8-23	365	427	320	46.0
125	400	270	220	188	176	28	8-25	401	475	360	70.0
150	480	300	250	218	204	30	8-25	415	505	400	93.0
200	600	375	320	282	260	38	8-30	508	626	450	185.0
250	650	445	385	345	313	42	12-34	590	740	500	275
300	750	510	450	408	364	46	12-34	1000	1160	560	340
350	850	570	510	465	422	52	16-34	1040	1210	640	510
400	914	655	585	535	474	58	16-41	1200	1400	720	850

柱塞截止阀 结构长度尺寸

UJ41	H	-64C UJ41W-64P UJ41W-64R主要外开尺寸和连接尺寸：	单位:mm
	Y

DN	L	D	D1	D2	D6	b	Z-φd	D0
15	170	105	75	55	41	18	4-14	140
20	190	125	90	68	51	20	4-18	160
25	210	135	100	78	58	22	4-18	180
32	230	150	110	82	66	24	4-23	200
40	260	165	125	95	76	24	4-23	240
50	300	175	135	105	88	26	4-23	280
65	340	200	160	130	110	28	8-23	320
80	380	210	170	140	121	30	8-23	360
100	430	250	200	168	150	32	8-25	400
125	500	295	240	202	176	36	8-30	450
150	550	340	280	240	204	38	8-34	500
200	600	405	345	300	260	44	12-34	560
250	650	470	400	352	313	48	12-41	640
300	750	530	460	412	364	54	16-41	800

三精阀门公司订货须知：

一、①柱塞截止阀产品名称与型号②柱塞截止阀口径③柱塞截止阀是否带附件以便我们的为您正确选型④柱塞截止阀的使用压力⑤柱塞截止阀的使用介质的温度。二、若已经由设计单位选定三精公司的柱塞截止阀型号，请按柱塞截止阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供上等的服务。
