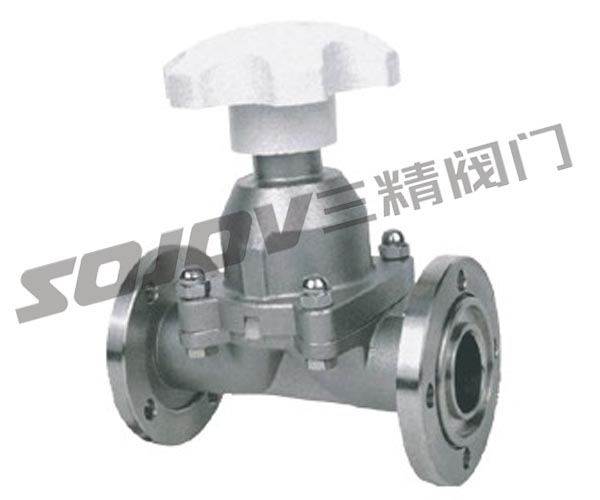

高真空隔膜阀 GM

高真空隔膜阀

如果您对该产品感兴趣的话，可以
产品名称：高真空隔膜阀
产品型号：GM
产品展商：其它品牌
产品文档：无相关文档

简单介绍

高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性，真空隔膜阀适用范围：10 5 ～1.3x10 -4 Pa 真空隔膜阀漏气率：6.7x10 -4 Pa.L/S 高真空隔膜阀介质温度：真空隔膜阀隔膜为丁腈橡胶时－25℃～+80℃ 隔膜为氟橡胶时－30℃～＋150℃

产品描述

高真空隔膜阀 使用原理,真空隔膜阀 图片,真空隔膜阀工矿温度,真空隔膜阀阀尺寸如下：

真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性，高真空隔膜阀适用范围：10 5 ～1.3x10 -4 Pa 真空隔膜阀漏气率：6.7x10 -4 Pa.L/S 真空隔膜阀介质温度：真空隔膜阀为丁腈橡胶时－25℃～+80℃ 隔膜为氟橡胶时－30℃～＋150℃

高真空隔膜阀使用温度

适用范围Pa	105～1.3×10ˉ4
漏率Pa.L/S	6.7×10ˉ4
介质温度℃	隔膜为丁腈橡胶时-25～+80
介质温度℃	隔膜为氟橡胶时-30～+150

真空隔膜阀技术规范

零件名称	材料
阀体	碳钢、不锈钢
隔膜	丁腈橡胶、氟胶
阀杆	不锈钢

连接法兰标准按GB6070或GB4982规定，也可为连接管焊接型式

真空隔膜阀形形及连接尺寸（mm）Ⅰ型连接管焊接隔膜阀外形及连接尺寸

型号，尺寸	DN	D	H	A	L	L1
GM-10C-H（I）	10	19	80	55	240	120
GM-25C-H（I）	25	32	105	80	240	120
GN-40C-H	40	45	133	100	240	120
GM-50C-H	50	57	157	100	240	120
GM-10D-H（I）	10	19	77.5	50	150	150
GM-25D-H（I）	25	32	105	60	75	75
