产品资料

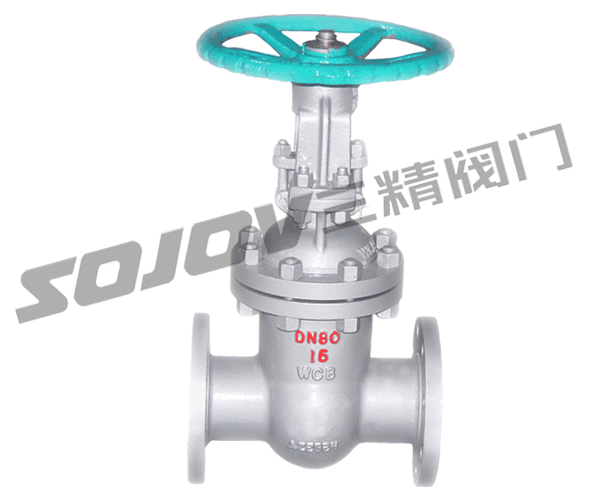

楔式闸阀

楔式闸阀
  • 如果您对该产品感兴趣的话，可以
  • 产品名称：楔式闸阀
  • 产品型号：Z41H
  • 产品展商：其它品牌
  • 产品文档：无相关文档
简单介绍
楔式闸阀 型号：Z41H Z41Y 楔式闸阀 公称通径：15MM-800MM 楔式闸阀 使用压力：1.6MPA -10MPA 楔式闸阀 连接方式：法兰连接 楔式闸阀形式：手动 楔式闸阀闸阀闸阀主要功能：起开关作用
产品描述
楔式闸阀

兰闸阀型号：Z41H  Z41Y

法兰闸阀公称通径：15MM-800MM

楔式闸阀使用压力：1.6MPA -10MPA

法兰闸阀 连接方式：法兰连接

法兰闸阀形式：手动

法兰闸阀主要功能：起开关作用

法兰闸阀使用介质：水 油品 蒸汽

法兰闸阀材质：铸钢  铬钼钢

法��闸阀标准：机械部标准或定做非标

法兰楔式闸阀性能规范

型号
公称压力
(MPa)
实验压力
工作温度(℃)
适用介质
强度水（MPa）
密封（水）空气（MPa）
低压密封空气（MPa）
ZAH-16C
Z41W-16P(R)
1.6
2.4
1.8
0.6
≤200
硝酸类
Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
醋酸类
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
硝酸类
Z41W-60P(R)
6.4
9.6
7.0
0.6
≤200
醋酸类

法兰楔式闸阀主要零件材质

阀体/阀盖
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
WCB
零件名称
ZGICr18Ni9Tit系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12M02Ti系列
ZG00Cr17Ni14M02系列
WCB系列
闸板
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
1Cr13
阀杆
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12M02Ti
00Cr17Ni14M02
1Cr13
填料
PTFE编织
PTFE编织
PTFE编织
PTFE编织
石墨
垫片
304L＋PTFE
304L＋PTFE
316＋PTFE
316L＋PTFE
石墨
压盖
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02系列
WCB
填料压环
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12M02Ti
00Cr17Ni14M02
1Cr13
螺栓
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti楔式闸阀
1Cr18Ni9Ti
45

法兰楔式闸阀1.6MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720

法兰楔式闸阀2.5MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720

法兰楔式闸阀4.0MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
250
280
310
350
400
450
550
650
750
850
950
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600

法兰楔式闸阀6.4MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
170
190
210
230
240
250
280
320
350
400
450
550
650
750
850
950
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
970
1145
1280
1450
W
mm
120
120
140
160
200
240
280
320
360
400
400
450
560
640
800
800

法兰楔式闸阀 10.0MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
L
mm
170
190
210
230
240
250
280
310
350
400
450
550
650
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
970
W
mm
120
120
160
180
240
280
320
360
400
450
560
640
720

法兰楔式闸阀16.0MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
L
mm
170
190
210
230
240
300
340
390
450
525
600
750
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
W
mm
120
120
140
160
200
240
280
320
360
400
400
450

闸阀订货主要事项：

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准*大耐温*大耐压*大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
