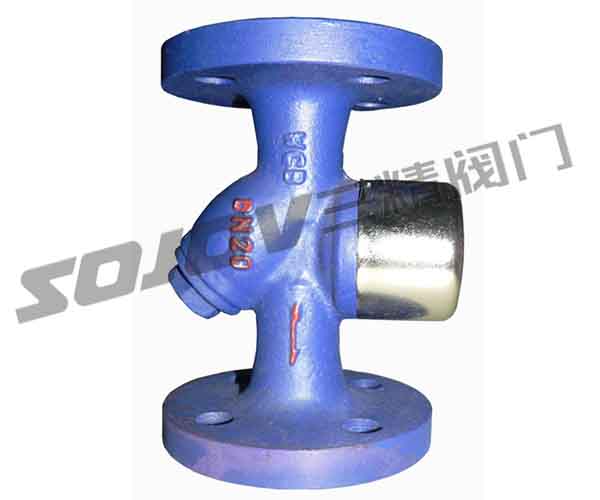

CS49H/CS49W圆盘式法兰蒸汽疏水阀(三精)，圆盘式疏水阀
圆盘式疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
圆盘式疏水阀特点
体积小，重量轻，不受安装位置的限制。圆盘式疏水阀 全部材质均为不锈钢件，经久耐用，耐腐蚀。 在室外不怕冷冻，能耐水击，耐过热。 过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，*大背压 50% 。 结构简单，安装维修方便。
圆盘式法兰蒸汽疏水阀工作原理
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
圆盘式法兰蒸汽疏水阀主要性能以及零部件
部件名称
圆盘式疏水阀CS19W-16-40C
CS49W-16-40C
阀 体
3Cr13
阀盖、螺塞
2Cr13
阀 片
过 滤 网
304
圆盘式法兰蒸汽疏水阀型号规格外型尺寸表
产品型号
公称通径 (mm)
连接方式
工作压力 范围 (Mpa)
*高允许 温度 ( ℃ )
外形尺寸
L
H
H2
W
CS49H-16-40C
15
法兰
0.05-4.0
425
150
58
47
61
20
25
160
62
43
32
0.05-40
210
78
52
79
40
230
80
55
50
80.5
64.5
65
280
100
82
85
310
118
92
110
460
128
102
CS19W-16-40C
CS19H-16-40C
螺纹
54
90
59
57
95
105
70.5
89.5
120
104.5
CS69W-16-40C
CS69H-16-40C
承插焊
